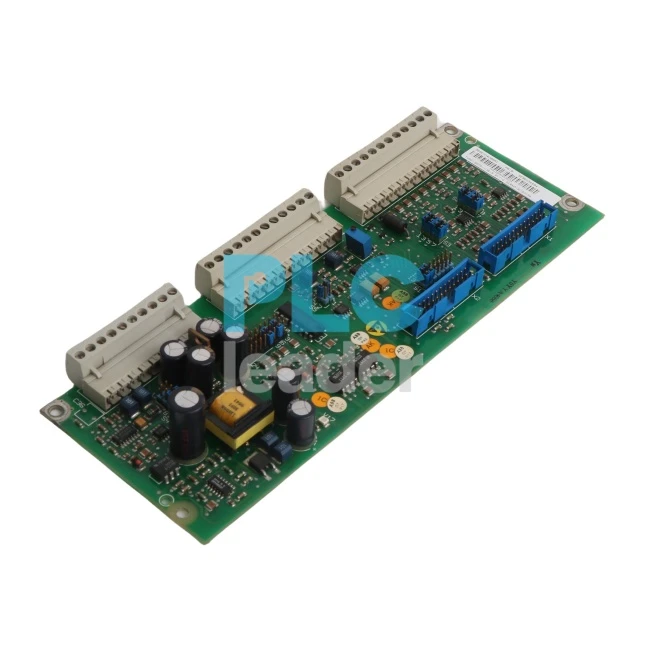

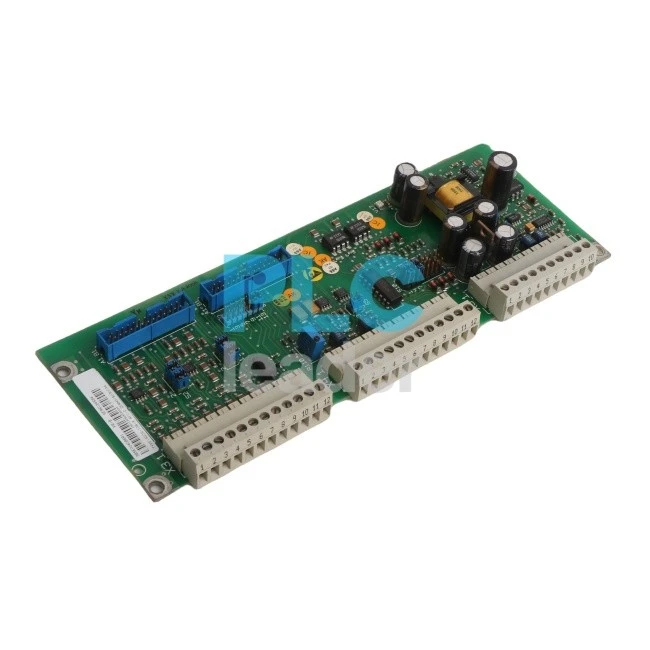

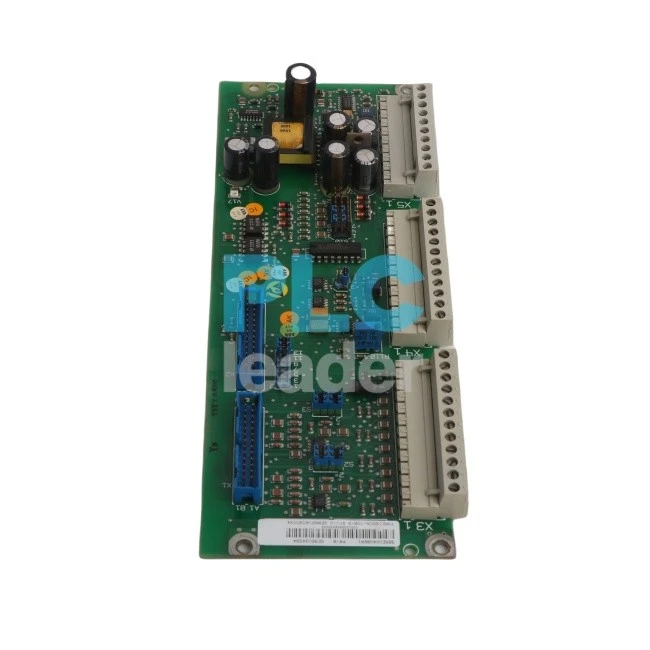

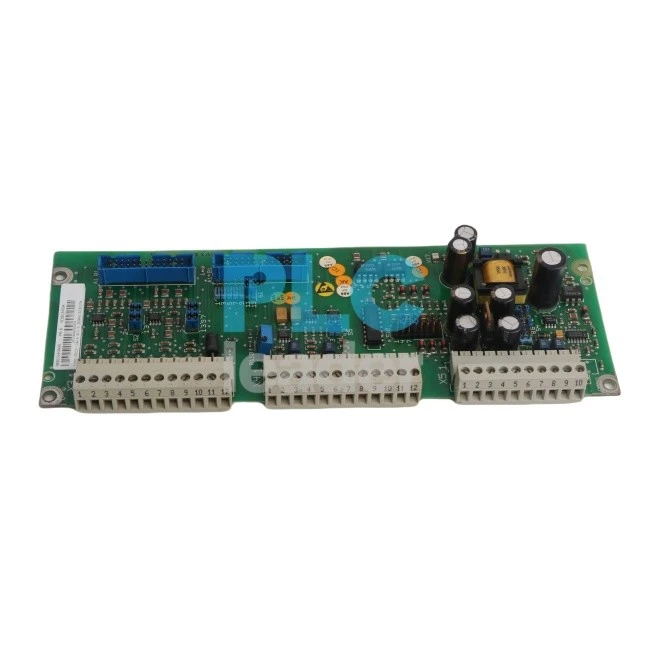

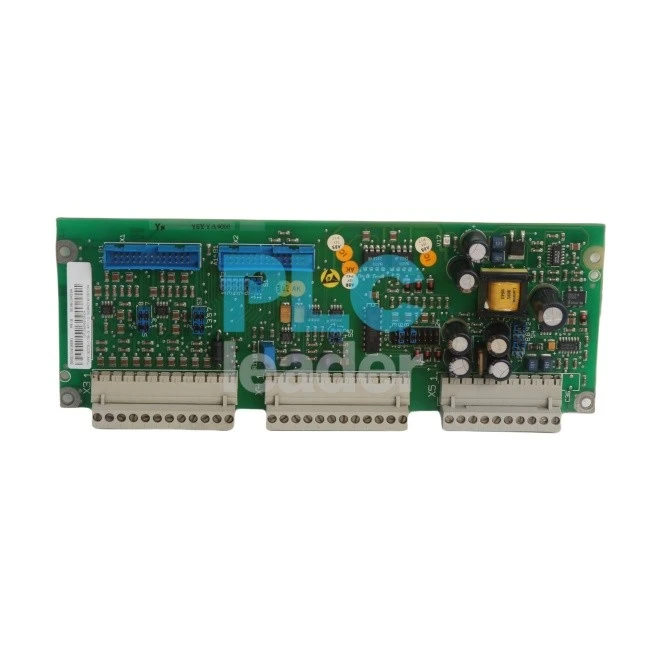

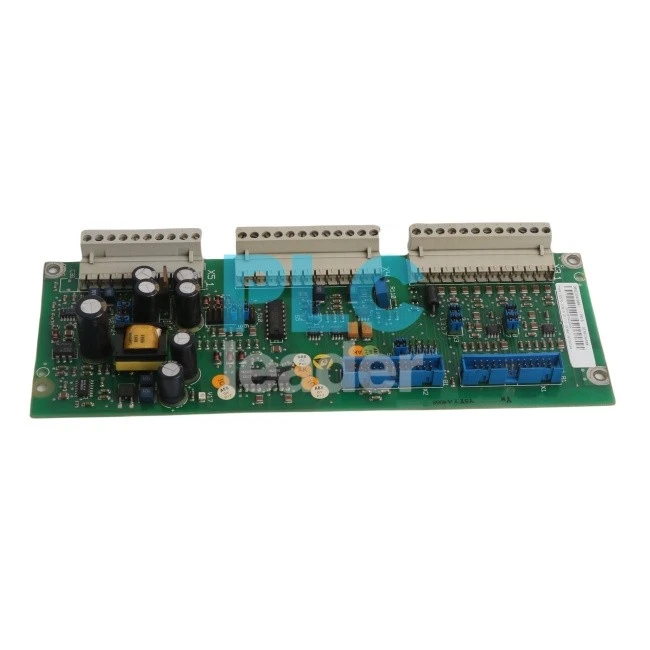

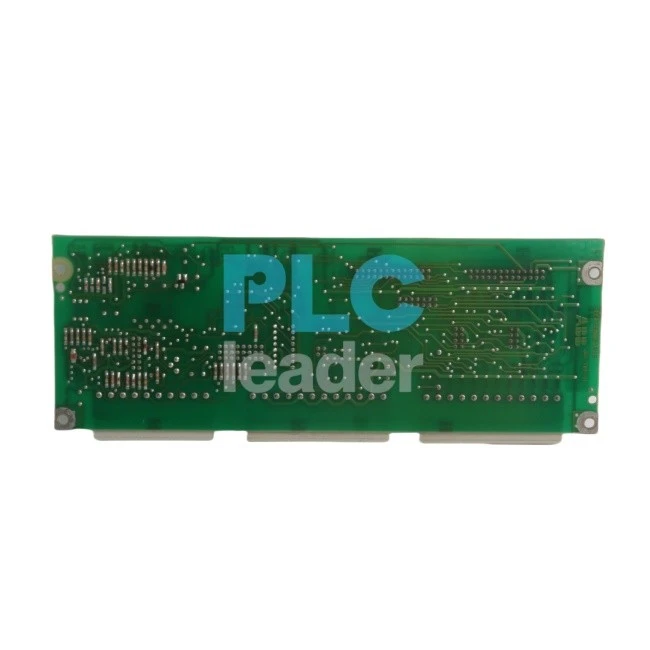

ABB SDCS-IOB-3 3BSE004086R1 tillvalsmodul

ABB SDCS-IOB-3 3BSE004086R1 tillvalsmodul



DeABB SDCS-IOB-3 3BSE004086R1är en tillvalsmodul designad för ABB-drivsystem, speciellt inom ACS-serien av omriktare. Denna I/O-modul möjliggör ytterligare in- och utgångsfunktioner, vilket förbättrar drivsystemets flexibilitet och kontrollmöjligheter. Den är särskilt lämplig för tillämpningar som kräver exakt övervakning och kontroll av flera signaler.

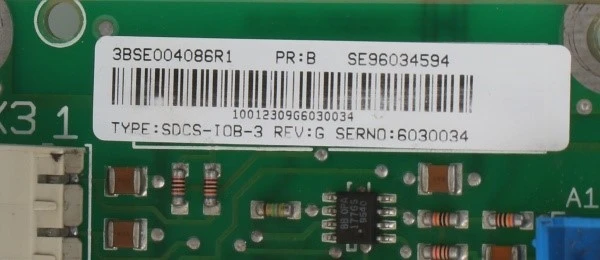

Artikelnummer:3BSE004086R1
Tillverkare: ABB
Modultyp: I/O-tillvalsmodul
In-/utgångskanaler: Konfigurerbara analoga och digitala kanaler
Analogt ingångsområde: 0-10V, 4-20mA
Digitalt I/O-spänningsområde: Standard TTL eller 24V DC
Strömförsörjning: 24V DC
Kommunikationsprotokoll: Integrerat i ABB:s drivsystemkommunikation

DeABB SDCS-IOB-3 3BSE004086R1Tillvalsmodulen förbättrar mångsidigheten hos ABB ACS-drivsystem genom att tillhandahålla ytterligare analoga och digitala in-/utgångskanaler. Denna modul är idealisk för applikationer som kräver exakt signalövervakning och utökade kontrollmöjligheter, vilket säkerställer sömlös drift och integration i drivsystemet. Dess robusta konstruktion och enkla installation gör den till ett pålitligt val för krävande industriella applikationer, inklusive motorstyrning, processtyrning och energiledningssystem.

Pulsgivare anslutning

Ansluta en pulsgivare till DCS800-omvandlaren Anslutningsschemat för en pulsgivare till elektroniken i en DCS-omvandlare är ganska lika, om SDCS-CON-4 ellerSDCS-IOB-3används. Den grundläggande skillnaden mellan dessa 2 kort är den galvaniskt isolerade kretsen och pulsmottagarens viaoptokopplare påSDCS-IOB-3styrelse.

Strömförsörjning för inkrementell encoder
SDCS-CON-4 ochSDCS-IOB-3kortet har byglar för att välja en matningsspänning. V17LED påSDCS-IOB-3indikerar att leveransen är OK.

Sense feedback-anslutning rekommenderas när strömförsörjningsnivån för differentialpulsgivaren är 5 V.

Pulsgivare mottagare

Två olika inkrementella kodaranslutningar finns tillgängliga.
-differentiell anslutning; Pulskodare som genererar antingen spännings- eller strömsignaler kan användas
-ensidig (push pull) anslutning; spänningssignaler

Begränsningar som använder bygel S4 (CON-4): eller S10 (IOB-3): beroende på kortetLine-terminering via S4/S10 bör inte användas vid 12 V eller 24 V-kodare, på grund av den strömförbrukning som tas från kodaren. Om en pulsgivare med en uppbyggd pågående källa används aktiveras ett belastningsmotstånd på 120 Ω via bygel S4/S10: 1-2aso

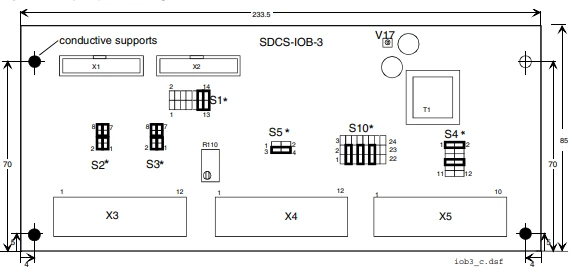

Analog och kodare I/O-kortSDCS-IOB-3

StyrelsenSDCS-IOB-3består av 5 analoga ingångar, 3 analoga utgångar, gränssnittet för galvaniskt isolerad pulsgivare och en strömkälla för temperaturmätare.
Om dessa kort används måste de monteras utanför DCS-modulen. De måste monteras på avstånd så att de ledande stöden har god anslutning till installationens jord. Kabellängden mellan X1:/X1: och X2:/X2: är max.1,7 m och mellan X1:/X3: är max. . 0,5 m på grund av EMC-skäl.

F: Vad är huvudfunktionen förABB SDCS-IOB-3modul?
S: Den här modulen utökar I/O-kapaciteten för ABB-frekvensomriktare och lägger till fler analoga och digitala kanaler för att möjliggöra större kontroll och övervakning.

F: KanSDCS-IOB-3modul användas med andra ABB-system?
S: Den är speciellt utformad för ABB ACS-frekvensomriktare och integreras sömlöst inom detta område.

F: Hur många in- och utgångskanaler har den här modulen?
S: Modulen stöder flera konfigurerbara analoga och digitala kanaler, beroende på systemkrav.

F: Vilket spänningsområde stöder den digitala ingången/utgången?
S: Den digitala I/O fungerar vanligtvis inom TTL- eller 24V DC-spänningsnivåer.

F: Är den här modulen lämplig för miljöer med hög temperatur?
S: Den fungerar i ett temperaturområde från -10 grader till +55 grader, lämpligt för de flesta vanliga industriella miljöer.
