För en befintlig maskin eller processlinje, börja med det exakta katalognumret som redan är installerat. Om matchande lager finns tillgängligt, kan en exakt modellbyte undvika en onödig förändring av styrgenerationen. Om originalmodellen inte är tillgänglig eller en uppgradering planeras, bör minne, firmware, programvaruversion, nätverksarkitektur, säkerhet, redundans och chassikrav granskas innan du väljer en annan styrenhet.
Du kan också bläddra i helaAllen-Bradley 1756 ControlLogix-sortimentför relaterade chassi-, I/O-, kommunikations-, kraft- och redundansmoduler.
Aktiva modeller
Aktuellt styrlager för utbyte, expansion, projektförsörjning och anläggningsreservdelar.
Utgående modeller
Äldre katalognummer för installerade system där bibehållande av den ursprungliga hårdvaran är att föredra.
Exakt delmatchning
Katalognummer, serie- och firmwarekrav kan kontrolleras innan orderbekräftelse.
Lager & leverans
Skick, tillgänglig kvantitet och leveranstid bekräftas mot den exakta efterfrågade delen.

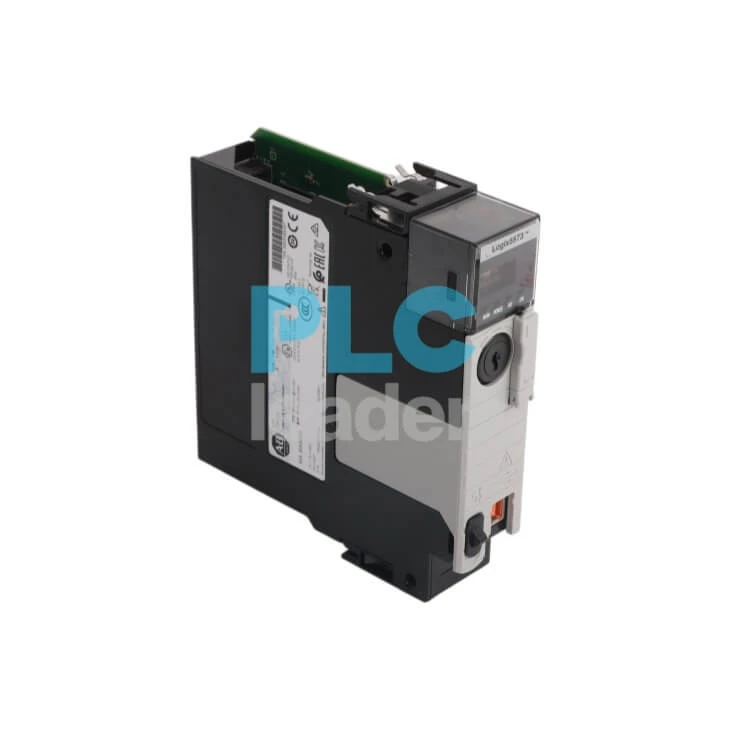

1756 controllerfamiljer och köpkrav
| Familj | Typiska modeller | Huvudsakliga köpkrav | Urvalsfokus |
|---|---|---|---|
| Logix5550 | 1756-L55M12, L55M13, L55M16, L55M22, L55M23, L55M24 | Exakt ersättning och äldre reservlager | Komplett katalognummer, minnesalternativ, serie och befintligt projekt |
| Logix5560 | 1756-L61, L62, L63, L63S, L63XT, L65 | Byte, MRO och underhåll av installerat system | Minne, firmware, seriella/nätverksberoenden och säkerhet |
| Logix5570 | 1756-L71, L72, L73, L74, L75, L71S, L72S, L73S | Byte, utbyggnad, anläggningsreservdelar och projektförsörjning | Minne, standard/säkerhetstyp, nätverksmoduler och firmware |
| Logix5580 | 1756-L81E, L82E, L83E, L84E, L85E och GuardLogix varianter | Nyare system, utbyte och nätverksstyrning med hög kapacitet | Användarminne, antal EtherNet/IP-enheter, säkerhet och projektrevision |
Logix5570 ControlLogix och GuardLogix modeller
Standardkontrollerna 1756-L71 till L75 ger 2 MB till 32 MB användarminne. De använder en lokal USB-programmeringsport och kräver separata ControlLogix-kommunikationsmoduler för EtherNet/IP-nätverk. GuardLogix L7xS-modeller lägger till säkerhetsfunktioner och måste matchas till den nödvändiga säkerhetsarkitekturen.
1756-L71S
GuardLogix 5570 säkerhetskontroll
2 MB standard / 1 MB säkerhetsminne
Kolla 1756-L71S lager
1756-L72S
GuardLogix 5570 säkerhetskontroll
4 MB standard / 2 MB säkerhetsminne
Kolla 1756-L72S lager
1756-L73S
GuardLogix 5570 säkerhetskontroll
8 MB standard / 4 MB säkerhetsminne
Kolla 1756-L73S lager| Modell | Användarminne | Controllertyp | Lokal hamn | Bakplansström |
|---|---|---|---|---|
| 1756-L71 | 2 MB | Standard | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |

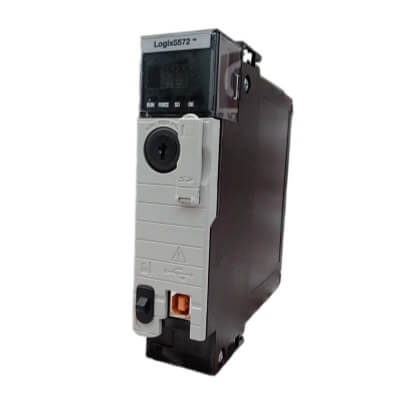

| 1756-L72 | 4 MB | Standard | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
| 1756-L73 | 8 MB | Standard | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |

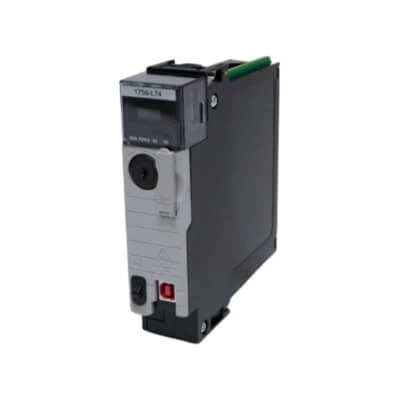

| 1756-L74 | 16 MB | Standard | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
| 1756-L75 | 32 MB | Standard | USB | 800 mA @ 5,1V / 5 mA @ 1,2V |
Logix5560-styrenheter för installerade system
Logix5560-styrenheter förblir viktiga reservdelar för en stor installerad ControlLogix-bas. När målet är att återställa ett befintligt system kan det vara att föredra att skaffa samma L6-styrenhet framför att omedelbart konvertera projektet till en annan generation.
| Modell | Typ | Användarminne | Typisk upphandlingsanvändning |
|---|---|---|---|
| 1756-L61 | Standard | 2 MB | Exakt utbyte/reserv |
| 1756-L62 | Standard | 4 MB | Exakt utbyte/reserv |
| 1756-L63 | Standard | 8 MB | Installed-system maintenance |
| 1756-L63XT | Förlängd temperatur | 8 MB | Ersättning där XT-hårdvara är specificerad |
| 1756-L63S | GuardLogix | 8 MB standard + säkerhetsminne | Byte av säkerhetssystem |
| 1756-L65 | Standard | 32 MB | L6-ersättning med högt minne |
Logix5550-kontroller - utgår men krävs fortfarande
Logix5550-kontroller är inte längre processorer i nuvarande produktion, men många finns kvar i ControlLogix-system. För underhålls- och reservdelskrav är den korrekta inköpsfrågan inte bara om modellen har tagits ur bruk, utan om matchande inventarie finns tillgängligt i erforderligt katalognummer och skick.
1756-L55M23
Logix5550 / Logix5555 generation
För byte av installerat system
Kontrollera 1756-L55M23 lager
Logix5580-kontroller och GuardLogix 5580
Standard Logix5580-kontroller kombinerar större användarminnesalternativ med en inbyggd 1 Gb EtherNet/IP-port. Standardmodellerna L81E till L85E sträcker sig från 3 MB till 40 MB användarminne och stöder olika publicerade EtherNet/IP-enhetsgränser.
| Modell | Användarminne | EtherNet/IP-enheter | Inbäddad nätverksport |
|---|---|---|---|
| 1756-L81E | 3 MB | 100 | 1 Gb Ethernet |
| 1756-L82E | 5 MB | 175 | 1 Gb Ethernet |
| 1756-L83E | 10 MB | 250 | 1 Gb Ethernet |
| 1756-L84E | 20 MB | 250 | 1 Gb Ethernet |
| 1756-L85E | 40 MB | 300 | 1 Gb Ethernet |
1756-L83E
ControlLogix 5580 standardkontroller
10 MB användarminne / 250 EtherNet/IP-enheter
Kolla 1756-L83E lager
Exakt ersättning kontra Controller Migration
Exakt modellbyte
För MRO, haverier eller anläggningsreservkrav är matchning av det installerade katalognumret normalt den första vägen att kontrollera.
- Exakt katalognummer
- Obligatorisk serie där tillämpligt
- Firmware-krav där tillämpligt
- Standard eller GuardLogix typ
- Skick och kvantitet
- Destination och önskat leveransdatum
Migrering eller uppgradering
Migrering bör ses över när den ursprungliga styrenheten inte kan hämtas eller anläggningen avsiktligt flyttar till en nyare styrarkitektur.
- Användarminne och projektstorlek
- RSLogix 5000 / Studio 5000 revision
- Kommunikationsmoduler och nätverkstopologi
- Rörelsekonfiguration
- Säkerhetskrav
- Redundans och chassieffektkrav
Behöver du samma styrenhet redan installerad?
Skicka hela katalognumret, serie, firmwarekrav och kvantitet. Vi kontrollerar matchande lager först.
Kommunikation, I/O, chassi och redundans runt styrenheten
En 1756-styrenhet är bara en del av ett ControlLogix-chassi. Exakt ersättnings- och uppgraderingsarbete beror ofta också på kommunikationsmoduler, I/O, chassit, strömförsörjning och redundanshårdvara. Att hålla dessa produktrelationer synliga hjälper köpare att kontrollera den fullständiga installerade konfigurationen snarare än att välja processorn ensam.
ControlLogix systemintegration
Regulatorn arbetar med lokal och distribuerad I/O, kommunikationsmoduler, HMI/SCADA-system, rörelseutrustning och redundanshårdvara. Den exakta arkitekturen varierar beroende på styrgenerering och installerat system.
Firmware, minneslagring och kompatibilitet
Firmware-kompatibilitet måste kontrolleras med exakt kontrollmodell, hårdvaruversion och projektprogramvaruversion. Det finns ingen enskild firmware-regel som säkert kan tillämpas på varje 1756-styrenhetsgenerering.
Logix5570-styrenheter använder Secure Digital beständigt minne och kondensatorbaserad energilagring. Tidigare ControlLogix-generationer kan använda litiumbatterier beroende på exakt modell. Logix5580-styrenheter använder också Secure Digital beständigt minne och inbäddad hårdvara med lagrad energi.
För en exakt ersättningsbegäran, skicka firmwareversionen när det är viktigt för ditt installerade projekt. För en generationsväxling, granska projektkonverteringen, kommunikationsmodulerna, I/O, rörelse, säkerhet och redundanskonfiguration innan du väljer den nya CPU:n.
Tillverkarens livscykelstatus och PLC Leader Inventory
Rockwell Automations livscykelstatus identifierar tillverkarens aktuella position för ett katalognummer. Det säger inte i sig självt för en underhållsköpare om ersättningsinventering fortfarande finns tillgängligt.
| Produktens situation | Vad det betyder för upphandling |
|---|---|
| Aktiv | Bekräfta det exakta artikelnumret, tillgängligt skick, kvantitet och leveranskrav. |
| Aktiv Mogen | Exakt modellbyte kan förbli lämpligt för ett installerat ControlLogix-system. |
| End of Life / Avvecklad | Kontrollera tillgängligt nytt eller överskottslager innan du bestämmer om migrering är nödvändig. |
| Exakt modell inte tillgänglig | Granska alternativ med hjälp av befintligt program, firmware, kommunikation, I/O, säkerhet och redundansinformation. |
Vad du ska skicka för en korrekt offert för 1756-kontroller
- Katalognummer:det fullständiga 1756-artikelnumret från produktetiketten.
- Kvantitet:nödvändiga enheter för omedelbar användning eller reservlager för anläggningen.
- Serie:ange önskad serie om projektet är beroende av det.
- Firmware:inkludera den installerade versionen om matchning krävs.
- Skick:ange eventuellt nytt, överskotts- eller förpackningsbehov.
- Säkerhet:identifiera GuardLogix och säkerhetspartners krav.
- Destination:ange destinationsland och önskat leveransdatum.
- Migrering:om du uppgraderar, inkludera de befintliga chassit och kommunikationsmodulerna.
Skicka ditt 1756-artikelnummer
Vi kan kontrollera aktivt, mogen och utgående ControlLogix-inventering genom exakt katalognummer.
Vanliga frågor
Ja. Vårt lager inkluderar utgående 1756 katalognummer som används för anläggningsunderhåll, reservlager och exakt modellbyte. Tillgängligheten varierar beroende på artikelnummer, serie, skick och kvantitet, så skicka hela katalognumret för en aktuell lagerkontroll.
Inte nödvändigtvis. Om samma katalognummer är tillgängligt och ditt mål är att återställa eller underhålla det befintliga systemet, kan ett byte av exakt modell övervägas innan en migrering av controllergeneration.
Skicka hela katalognummer, kvantitet och destinationsland. Om en viss serie- eller firmwarerevision krävs, inkludera den i förfrågan. Ett tydligt foto av den befintliga kontrolleretiketten kan också hjälpa till att bekräfta den begärda hårdvaran.
1756-L71 är en standard Logix5570-kontroller. 1756-L71S är en GuardLogix säkerhetskontroll. De bör inte ersättas med varandra utan att kontrollera säkerhetsarkitekturen, partnermodulen, firmware och projektkonfiguration.
Standard 1756-L71 till L75 kontroller har en lokal USB-programmeringsport men ingen inbyggd Ethernet-nätverksport. EtherNet/IP-kommunikation tillhandahålls genom en kompatibel ControlLogix-kommunikationsmodul som 1756-EN2TR. Standard Logix5580 L8xE-kontroller inkluderar en inbyggd 1 Gb Ethernet-port.
Nej. Batteri- och minnesbevarande hårdvara varierar beroende på styrenhetsgenerering och katalognummer. Logix5570 använder kondensatorbaserad energilagring med Secure Digital, icke-flyktigt minne. Tidigare generationer kan använda litiumbatterier, så den exakta styrenheten bör kontrolleras innan du beställer ett utbytesbatteri.
Det beror på styrenheten och det installerade projektet. Om matchning av firmware har betydelse för underhållsstrategin, skicka den befintliga revisionen med anbudsförfrågan. För en generationsväxling bör även projektmjukvaran och systemarkitekturen ses över.
Letar du efter en specifik 1756-kontroller?
Skicka katalognummer, serie- eller firmwarekrav, kvantitet och destinationsland. Vi kommer att kontrollera den exakta delen och tillgängligt lager.
```
