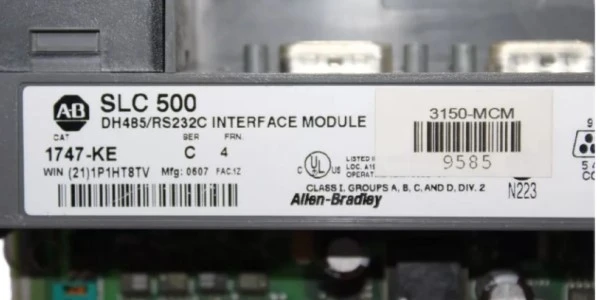

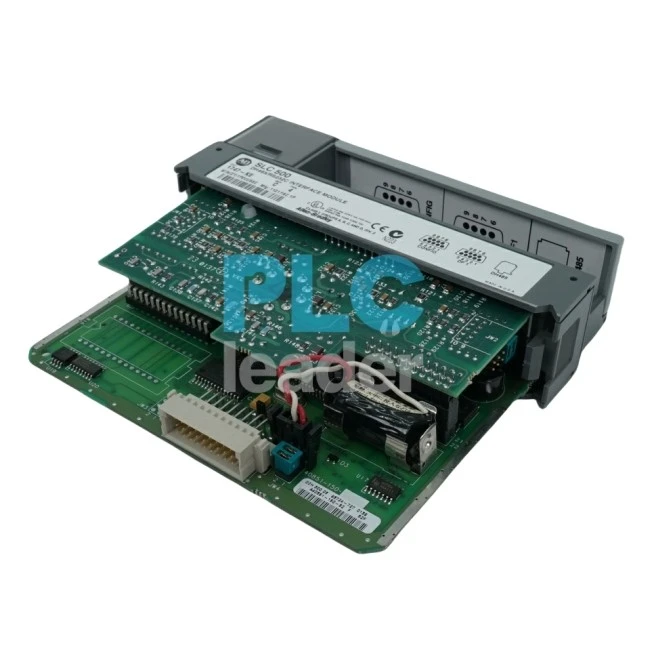

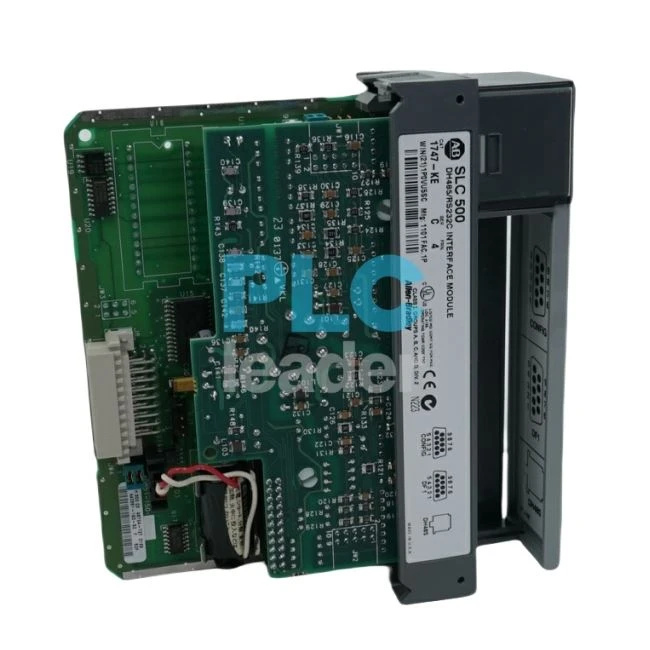

Allen Bradley 1747- ke|SLC -kommunikationsgränssnittsmodul



Beskrivning

DeAllen-Bradley 1747- keär en dh -485/rs -232 c gränssnittsmodul. Gränssnittsmodulen används för kommunikationsändamål. 1747- KE fungerar som en bro för att ansluta dh -485 nätverk och enheter som kräver DF1 -protokoll. DF1 -porten på 1747- Ke kan konfigureras för Rs -232/423, Rs -422 eller RS ​​-485 -enheter. 1747- KE kan användas som en gränssnittsenhet genom att ansluta fjärrdh -485 nätverk till en central värd av ett modem.

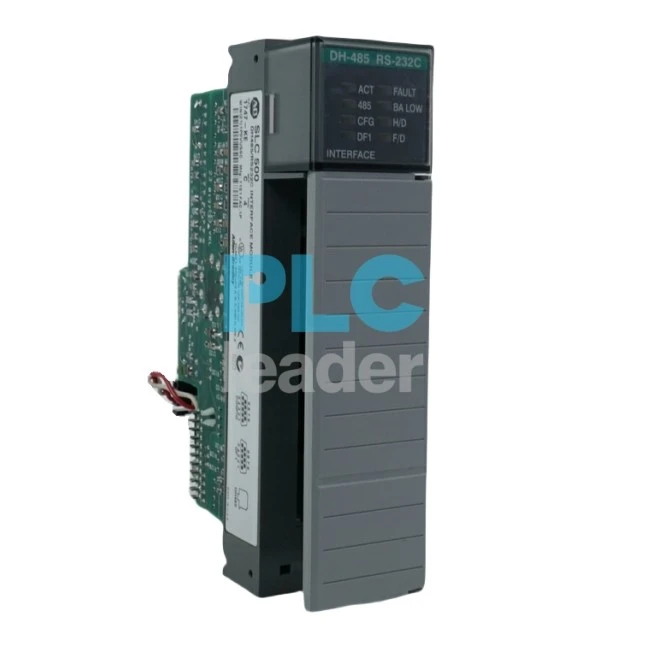

DeAllen-Bradley 1747- keär en dh -485/rs -232 c -gränssnittsmodul är en modul som ger anslutning till dh -485 nätverk och df1 -aktiverade enheter. DF1 -porten i denna modul kan konfigureras för funktioner med en Rs -232/422 -enhet. Det kan också konfigureras för Rs -422 och Rs -485} enheter. Allen-Bradley 1747- KE har åtta LED-indikatorer. Indikatorerna finns på framsidan av denna modul. Dessa indikatorer är för moduldiagnostik och operatörsgränssnitt. Denna modul kan ansluta till de flesta typer av uppringningsnätverk eller direktanslutningsmodem. Allen-Bradley 1747- KE har en driftschock på 30 g och vibrationer på 2,5 g vid 57-2000 Hz. Den relativa fuktigheten för denna modul kommer från 5-95% utan kondens. Denna modul har en driftstemperatur på 0-60 Â grad c (32-140 Â grad f). Lagringstemperaturen för denna modul är från -40-85 grad C (-40-185 examen f). De typer av kompatibla modem är det manuella modemet, DTE -kontrollerat svar, autokvar och direktanslutningen. 1747- KE -modulen kräver 5V DC- och 24V DC -effekt från SLC -backplanet. Modulens strömförbrukning bör beaktas när du utformar ditt SLC 500 -system. Installera inte eller ta bort 1747- KE -modulen från chassit tills all ström stängs av (efter cirka 10 sekunder).

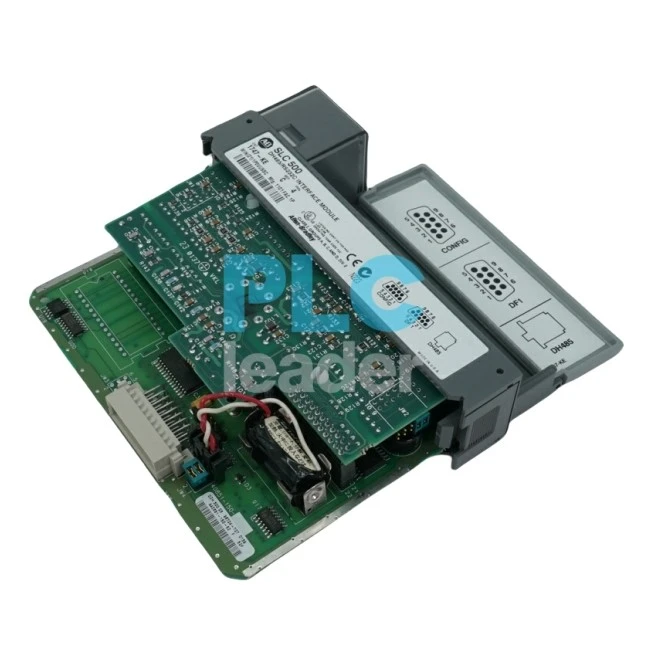

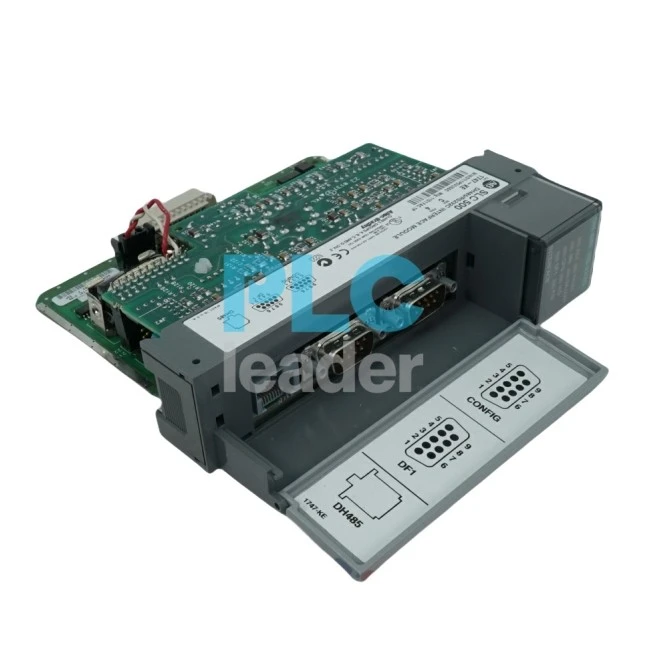

Det finns tre kommunikationsportar på framsidan av Dh485/rs -232 c InterfaceModule. De är:

• Config

• DF1

• Dh485

Konfigurationsporten används för att konfigurera modulen med en ASCII -terminal. Denna portis en seriell port som rymmer rs -232/423, rs -422 och rs -485 CommunicationModes. Konfigurationsporten kan använda full duplex vid 300, 600, 1200 2400, 4800, 9600 och 19200 kbps. Den är elektriskt isolerad till 500V DC.

DF1 -porten används för att gränssnitt modulen med användarenheter eller ett modem med hjälp av DF1 -protokoll. Denna port är en serieport som rymmer Rs -232/423, rs -422, Andrs -485 Kommunikationslägen. DF1-porten kan driva full duplex AT300, 600, 1200, 2400, 4800, 9600 och 19200 Kbps. Den är elektriskt isolerad till 500VDC. DH485 -porten används för att gränssnitt modulen med DH485 -nätverket. Denna Portis isoleras inte och kan inte direkt driva ett Dh485-nätverk med flera noder. Du måste använda en 1747- AIC -länkkopplare för att länka Port Dh485 med Dh485 -nätverket som inkluderar flera SLC 500 -styrenheter. Refer Figur 2 för placering av kommunikationsportarna.

Nyckelord:1747 Ke; Allen Bradley 1747- ke; 1747- ke pdf; 1747- ke datablad; 1747- ke manual; 1747- ke sälj; 1747- ke new; {{7
