Produktintroduktion

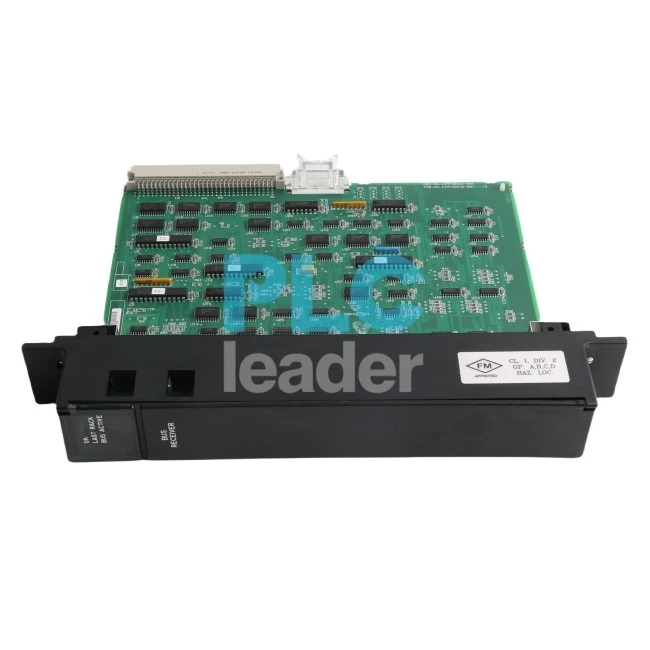

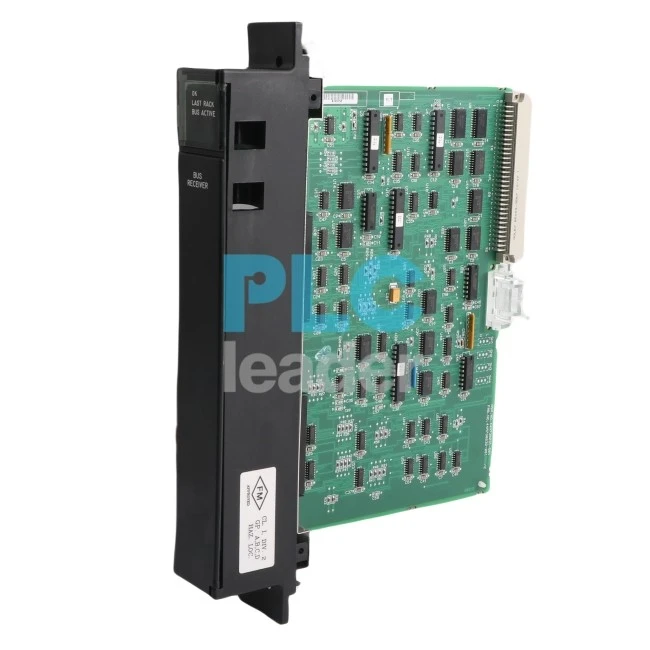

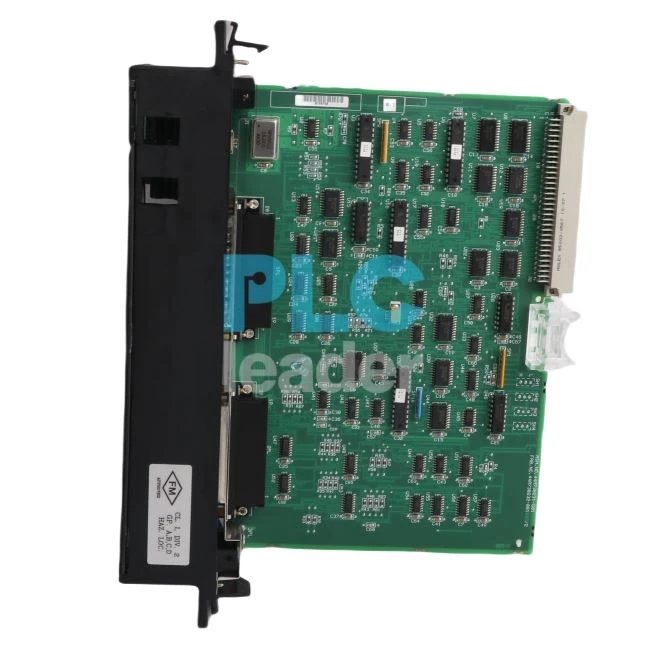

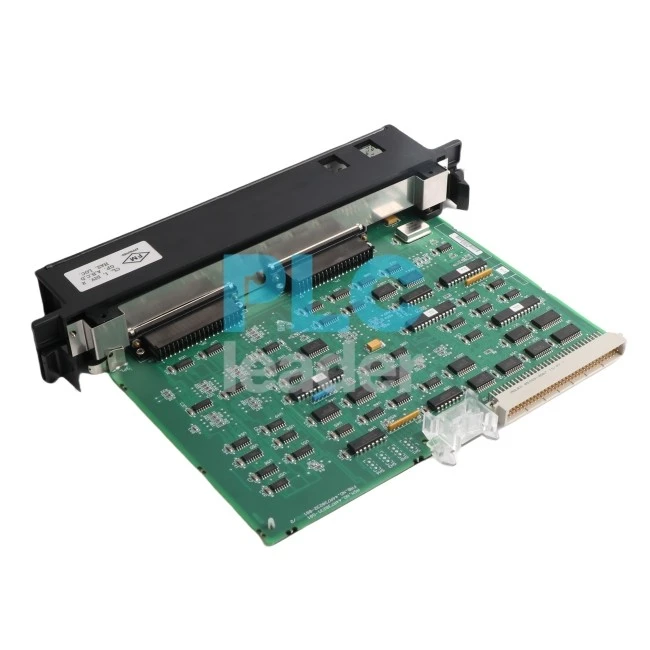

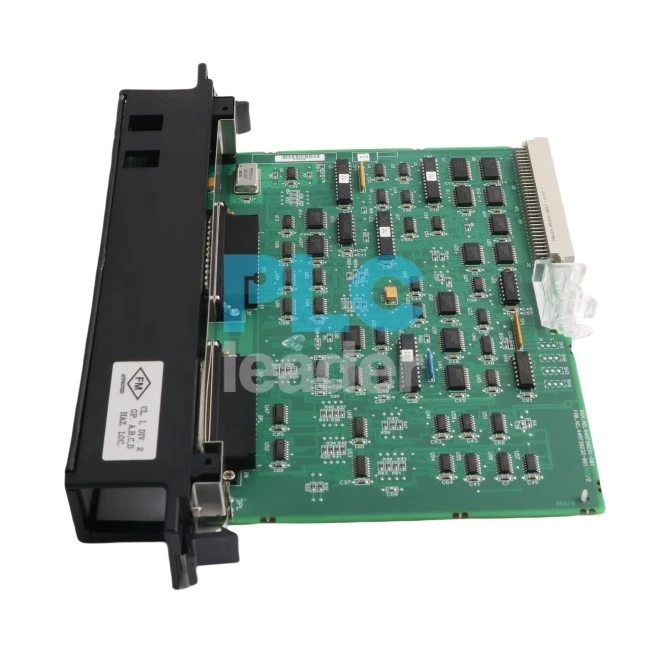

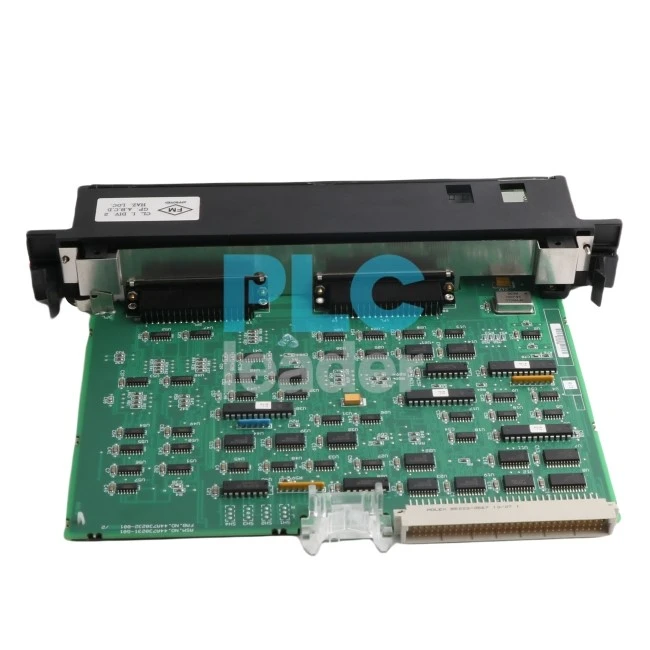

DeIC697BEM711är en bussutvidgningsmodul som är en del av serien 90-70 Programmerbar logikkontroll (PAC) -serie som tidigare tillverkats av GE Fanuc Automation, nu under Emerson Automation. Denna modul har två (2) kommunikationsgränssnitt med port 1 som används som en expansionsport för att upprätta en anslutning till CPU eller annan BEM 711 och BEM 713 med en maximal kabellängd på 50 fot. Den andra porten används som en expansionsport ut för att ansluta till expansionsstativ eller andra BEM 711 -moduler. Detta expansionsställ stöder installationen av upp till sju) 7) expansionsställ.

Tekniska specifikationer för IC697BEM711

Stämpla	GE FANUC	Slot krävs	1
Serie	Serie 90-70	Modulplats	Plats 1
Tillverkare	GE FANUC / Emerson Automation	Port 1 -funktion:	Expansionsport mot CPU
Produktbeskrivning	Bussutvidgningsmodul (BEM)	Spänningsingång	5 volt DC
Artikelnummer	IC697BEM711	Rackadress	via Jumper -inställningar
Serie	Serie 90-70	Port 2 -funktion:	Expansionsport bort från CPU
Slotbredd	Enkelplats	Aktuell input	0. 8 ampere
Produkttyp	Bussmodul	Spänningsingång	5 volt DC
Artikelnummer	IC697BEM711	Avslutande motstånd:	IC697BEM711
Monteringsplats	Serie 90-70 CPU -basplatta	Datanslutningar	2
Kompatibilitet	IC697 PLC	Elektrisk isolering	Icke-isolerad differentiell kommunikation
Produktbeskrivning	Bussmodul	Antal expansionsstativ	Sju (7)
Status LED -indikatorer	Modul ok; Sista rack; Bussaktiv	Effektiv datahastighet	500 kbyte/sek
Statuslysdioder	OK, bussaktiv, sista rack	Maximal kabellängd	50 fot (15 metrar)

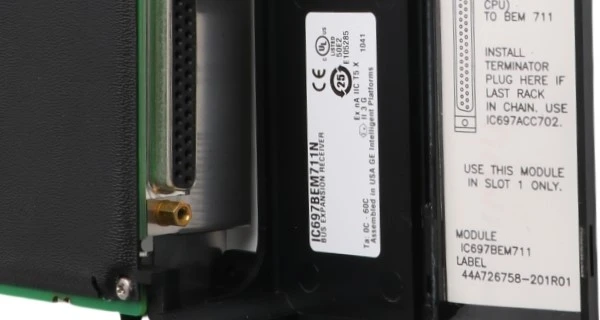

Kompatibilitet	IC697 PLC	terminatorplugg	IC697ACC702
Antal portar	Två (2) 25- Pin D-Shell-kontakter	Datafrekvens	500 kbyte/sek

produktinformation

IC697BEM711 manual

DeIC697BEM711är en bussgränssnittsmodul (BEM) som används för att implementera rackutvidgning. Specifikt är denna modul en bussmottagare. Användning av denna modul möjliggör installation av ytterligare I/O- och specialmoduler och tillåter installation av upp till sju (7) expansionsställen. Denna modul har två (2) kommunikationsgränssnitt, med port 1 som används som en expansionsport för att upprätta en anslutning till CPU eller andra BEM 711 och BEM 713. Det andra kommunikationsgränssnittet används som en expansionsport för att ansluta till expansionsstativ eller andra BEM 711 -moduler. Det tillåtna mellan varje BEM 711 eller BEM 713 är 50 fot eller 15 meter. IC697BEM711 är inte begränsad till rackutvidgning. Systemfelisolering kan också uppnås när data som överförs till och från kommunikationskablarna är signaler på låg nivå som representerar de tillgängliga data för ett expansionsstativ. Felsökning och underhåll förenklas också eftersom ett expansionsställ kan isoleras för felsökning. Vidare kan utgångshållning också implementeras, vilket möjliggör utgångsmoduler för ett misslyckat eller rack under underhåll för att behålla individuellt sista tillstånd. Denna modul är också försedd med tre (3) statistik LED -indikatorer för att indikera rack ok, sista rack och buss aktiv. Denna modul är rent konfigurerad med MS-DOS- eller Windows-programmeringsprogramvarupaket. Det sista expansionsstället måste installeras med ett avslutande motstånd med katalognummer IC697ACC702. Denna komponent är nödvändig för att signalera slutet på nätverket och identifiera den sista noden för den utvidgade konfigurationen. Denna modul stöder en växellåda på 500 kbyte/sek och en strömförbrukning av backplan på 800 mA.
