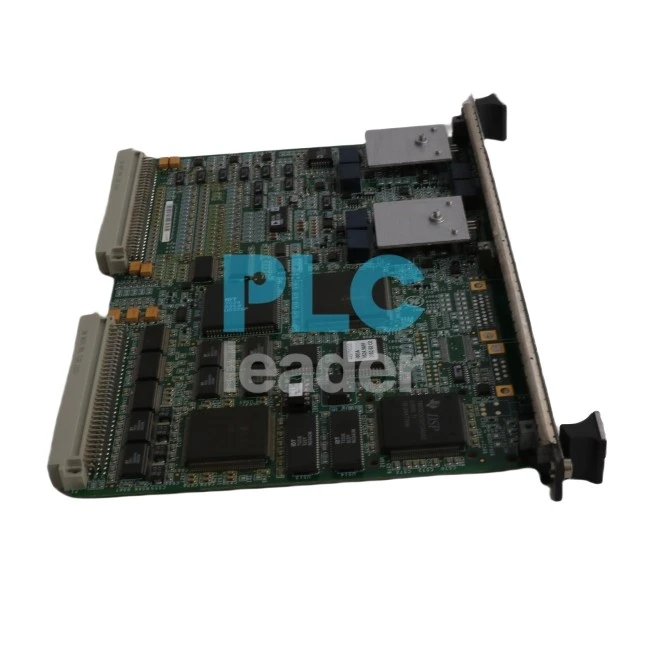

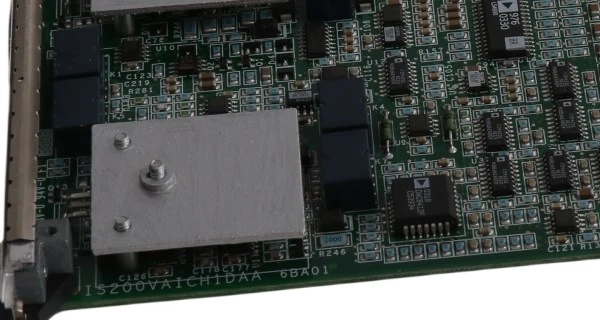

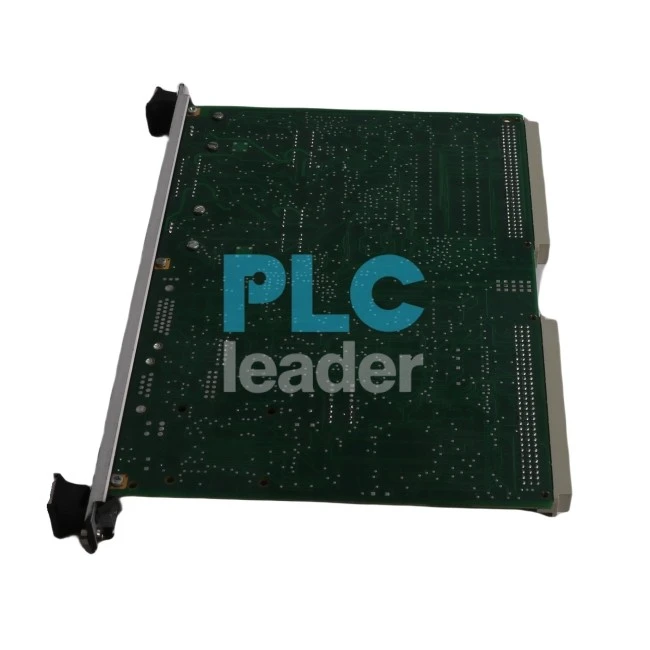

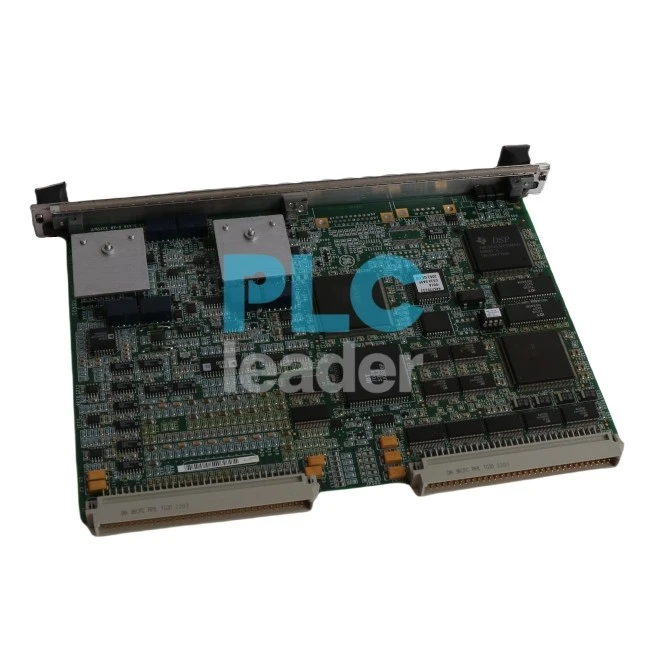

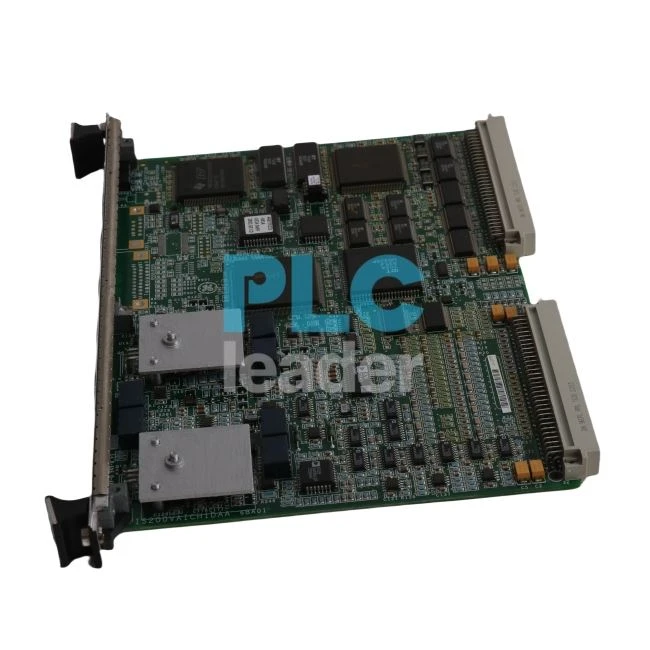

GE IS200VAICH1DAA IS200VAICH1D VME Analog ingångskort

Om IS200VAICH1DAA IS200VAICH1D

IS200VAICH1Där en Isolation Terminal -kort för kontaktinmatningsgrupp utvecklad av GE. VAIC (analog ingångs-/utgångskontroll) -tavla accepterar 20 analoga ingångar och kontrollerar fyra analoga utgångar. Tio ingångar och två utgångar finns tillgängliga på varje terminalkort. Terminalskivan är ansluten till VME -racket, som innehåller VAIC -bearbetningskortet, via kablar. VAIC konverterar ingångarna till digitala värden och skickar dem till VCMI -kortet, som sedan skickar dem till styrenheten genom VME -bakplanet. VAIC översätter digitala värden till analoga strömmar och driver dem in i kundkretsen via terminalkortet. Både Simplex och Triple Modular Redundant (TMR) -applikationer stöds av VAIC.

sales7@apterpower.com(Vicky)

Antal kanaler:

24 kanaler per VAIC-kort (20 AI, 4 AO) (två terminalskivor)

Ingångsspänn:

4-20 MA, ± 1 MA, ± 5 V DC, ± 10 V DC

Input Converter Resolution:

16- bit a/d -omvandlare med 14- bitupplösning

Energiförbrukning:

Mindre än 31 MW

Kompressorstalldetektering:

Inom 30 millisekunder slutförs detektering och reläoperation.

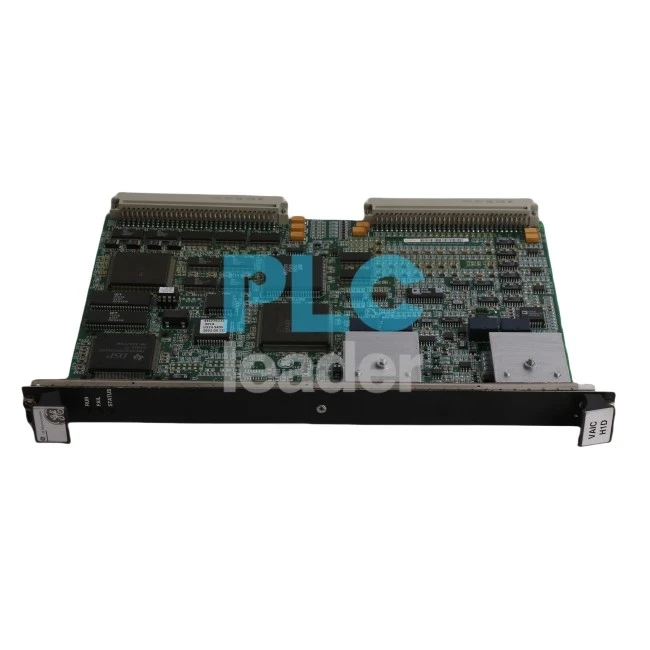

• Tillståndet för VAIC -frontpanelen visas av tre lysdioder överst. Körstillståndet blinkar grönt, medan misslyckningsvillkoret är en solid röd. Den tredje lysdioden visar status och är vanligtvis avstängd, men blinkar en konstant orange om brädet har ett diagnostiskt varningsvillkor. Följande diagnostiska tester ingår:
• Testning av hårdvarugräns utförs på varje analog ingång med användning av icke-anpassningsbara höga och låga nivåer som är förutbestämda för att vara nära gränserna för det operativa intervallet. En logisk signal ställs in och ingången undersöks inte längre om denna gräns överskrids. Hela kortet genererar en sammansatt diagnostisk varning som kallas L3DIAG VAIC om någon hårdvarugräns för ingången uppnås. Information om varje diagnos är tillgänglig från verktygslådan. Enskilda diagnostiska signaler kan spärras och återställningsdia -signalen kan användas för att återställa dem.
• Systemgränskontroll för varje ingång är baserad på programmerbara höga och låga värden. Dessa begränsningar, som kan justeras för aktivering/inaktivering och spärr/icke-spärr, kan användas för att utlösa larm. Avgränsen återställs via återställningssys.
• I TMR-system erkänns en signal och en defekt utfärdas om den avviker från medianvärdet-värdet som röstades på grund av mer än ett fördefinierat belopp. Detta kan ge en tidig varning om att ett problem uppstår i en kanal.
• Notera dina D/A -utgångar, utgångsströmmar, totala ström, självmordsreläer och 20/200 MA skalningsreläer, eftersom dessa alla är mottagliga för fel och övervakas för rimlighet.
• VAIC undersöker TBAI ID -kortet. Ett skrivskyddat chip med Terminal Board serienummer, brädtyp, revisionsnummer och platsen för JR-, JS- och JT-anslutningarna är där kort-ID är kodat. Ett hårdvarukompatibilitetsfel utlöses när I/O -processorn läser chipet och möter en missanpassning.

Relaterade ord: IS200VAICH1DAA; IS200VAICH1D; GE IS200VAICH1DAA; IS200VAICH1D PDF; IS200VAICH1DAA Datablad; IS200VAICH1D MANUAL; IS200VAICH1D GE
